一、用途

液壓往復式刮泥機適用于沉淀池排泥濃度要求高,排泥量不大的場所,比如市政自來水廠、市政污水處理廠、凈水處理廠、工業廢水處理廠、氣浮池等。

二、結構及工作原理

液壓往復式刮泥機是通過液壓驅動裝置驅動。使連桿系統作往復式運動，帶動刮泥框架和刮泥裝置。將池內底部污泥刮向池邊的集泥槽內。集泥槽的污泥由排泥口排出。沉淀污泥后的澄清水從沉淀池上部溢流堰排出。液壓往復式刮泥機整個系統由電控系統,液壓驅動系統連桿系統，刮泥框架四部分組成。

三、主要特點

1、運動可靠性高:結構簡單,速度慢,水自然潤滑,運動可靠性高;

2、適用于既有矩形沉淀池:多數沉淀池的底部不需要改造一-往復式刮泥機的設計使得對沉淀池的要求大大降低，可適應沉淀池的多種寬度;

3、結構簡單,部件少而輕,無需特殊起重設備或其它復雜輔助裝置即可安裝;

4、具有污泥濃縮功能,刮板的獨特結構使得刮泥機在往復刮泥運動過程中,具有進一步濃縮池底污泥的功能,刮至集泥槽的污泥濃度可達3%。

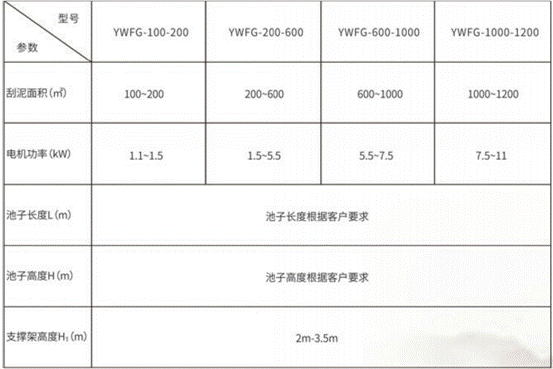

四、主要技術參數和安裝尺寸表

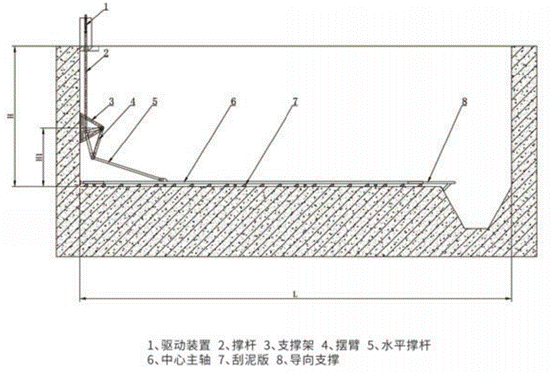

五、外形及安裝基礎圖
